全场景多业务路由器 ADT-NE8000EM14-Z

大容量

最大10*100GE，20*50GE

最紧凑

5U，220mm，14slot，业界最多，支持丰富端口类型

全业务

NP架构，SRv6/EVPN，支持BNG

高可靠

冗余控制&转发，冗余电源&风扇

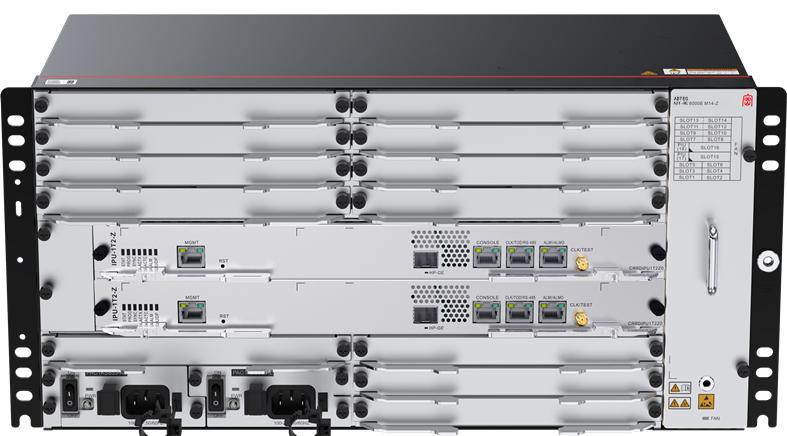

产品介绍

ADT-NE8000EM14-Z是一款面向多业务的全场景路由器。5U小体积支持高达1.2Tbps的端口容量和14个业务槽位，业界最紧凑，节省宝贵机房空间资源。支持14槽位灵活插卡，多核处理器，灵活适配不同业务，支持50GE/10GE/GE等接口，支持SRv6、EVPN、FlexE、1588v2高精度时钟等特性，是未来多业务综合承载的最佳选择。该产品具备国家保密局授权的测评机构出具的涉密信息系统检测证书（简称：国保测证书）和检测报告。

产品亮点

平台安全可信，保障业务安全

内置安全防御组件，满足分级保护通用技术要求

·安全可管：三员管理，三权分立。三种角色分权管理，互相独立又彼此制约；

·网络可控：隔离防护，合规管控。对违规行为及时阻断，上报日志，做到违规行为可管可控可溯源；

·设备可信：从启动到传输，层层监测。从物理介质到数据传输，逐层检测，防范于未然；全可编程架构，网络平滑演进；

领先的超宽平台

超宽的融合承载平台，最大14.4T/slot，领先业界1.5倍以上，满足客户全场景、大容量业务接入需求，一网满足全业务融合承载，且支持设备向更大容量平滑演进。高密大容量和紧凑插卡盒式设备，满足客户需求的同时，极大节省客户的机房空间和电费等，降低运维成本。

基于SRv6的智能联接

SRv6是面向未来的新一代极简协议，天然支持IPv6，满足海量地址空间接入；SRv6实现云调度网，业务一跳入云、分钟级自动开通；SRv6可以标识应用和租户，实现时延、带宽等智能选路，保障SLA；同时SRv6实现了统一协议，简化了配置。

完备的OAM技术

ADT-NE8000EM14-Z遵循IEEE802.3ah提供点到点以太网故障管理功能，并支持基于连接的故障管理机制——CFMOAM，进行端到端的故障检测和定位。ADT-NE8000EM14-Z遵循ITU-TY.1731标准提供以太网性能管理功能，通过在802.1ag的LB报文中插入时间戳可以测量传输过程中的时延、抖动、丢包率等指标，性能参数的测量可以配置为定时任务。

面向未来的IPv6方案

ADT-NE8000EM14-Z支持IPv6路由协议，包括静态路由、OSPFv3、IS-ISv6、BGP4+等协议，支持IPv6终端的接入、IPv6访问控制列表和基于IPv6的策略路由，并提供大容量IPv6FIB，支持SRv6，未来可实现向IPv6的平滑演进。

ADT-NE8000EM14-Z还支持IPv4和IPv6双协议栈和IPv4/IPv6过渡技术，解决IPv6与IPv4之间的互通及IPv6孤岛之间的互通，增强网络的可扩展性。

完善的网络分片功能

ADT-NE8000EM14-Z供完善的网络分片功能，可以满足不同业务、不同客户的不同SLA要求。基于QoS，实现业务隔离和管道统计复用；基于队列隔离的FlexE子接口，实现队列级隔离保护；基于时隙FlexE分片，实现超级业务的物理级保护。通过软网络切片或硬件网络切片技术，实现网络安全隔离。

高品质的QoS（QualityofService）能力，先进的队列调度算法、拥塞控制算法，支持面向接入侧的H-QoS五级调度机制，多样化、差异化的满足接入侧不同用户的业务需求；支持面向网络侧的MPLSH-QoS功能，支持在网络侧部署QoS功能，实现了MPLSVPN、VLL和PWE3的QoS能力，实现对数据流的多级精确调度，从而满足不同用户、不同业务等级的SLA质量要求。

FlexE技术通过接口带宽隔离实现业务隔离，接口之间可以完全隔离互不影响，流量在物理层隔离，业务在同一张物理网络上进行网络分片。FlexE技术可应用在接入层、汇聚层、核心层，满足5G和云时代新业务的差异化SLA诉求。

ADT-NE8000EM14-Z具有良好的网络资源分配能力，提供面向整个网络的业务质量解决方案，满足客户不同优先级的业务SLA需求。

高安全数据链路保护MACsec功能

支持MACsec功能，可降低信息泄密和遭受恶意网络攻击风险，增强数据传输安全性。MACsec（MediaAccessControlSecurity）是基于802.1AE和802.1X协议的局域网上的安全通信方法。通过身份认证、数据加密、完整性校验、重播保护等功能保证以太网数据帧的安全性，防止设备处理有安全威胁的报文。

MACsec使用二层加密技术，提供逐跳设备的数据安全传输，适用于对数据机密性要求较高的场合，如两台路由器设备之间经过光传输设备，通过MACSec加密技术可保证数据在中间传输设备上安全传输。

高精度时间解决方案1588v2

IEEE1588v2是网络测量和控制系统的精密时钟同步协议标准，定义了以太网络的PTP(精密时钟同步)协议，精度可以达到亚微秒级，实现频率同步和时间同步。

时间频率同步满足G.813模板，100ns高精度时间满足无线、LTE、交通行业等领域的需求，多跳节点（30个节点以内）抖动<1us支撑大规模组网。外部时钟源可通过设置优先级形成保护。设备会根据优先级、跳数等自动选择跟踪源；跟踪源变化时，能自动切换到最优源跟踪。200ns级单网元倒换保证时钟高可靠性。

全方位的可靠性解决方案

ADT-NE8000EM14-Z从多个层面提供可靠性保护，包括设备级、网络级、业务级可靠性，形成了面向整个网络的解决方案，完全满足企业对各种业务的可靠性需求，99.999％的系统可用性是构筑企业业务可靠互联的基石。

时间频率同步满足G.813模板，100ns高精度时间满足无线、LTE、交通行业等领域的需求，多跳节点（30个节点以内）抖动<1us支撑大规模组网。外部时钟源可通过设置优先级形成保护。设备会根据优先级、跳数等自动选择跟踪源；跟踪源变化时，能自动切换到最优源跟踪。200ns级单网元倒换保证时钟高可靠性。

·设备级可靠：ADT-NE8000EM14-Z提供关键部件的冗余备份，关键组件支持热插拔与热备份，NSR（Non-StopRouting），NSF（Non-StopForwarding）等技术保障业务无中断。主控板、交换网板、业务板分布在不同的物理槽位，主控板、交换网板、业务板完全物理分离。设备支持板卡直接热插拔; 独立交换网板支持N+M冗余; 支持6个风扇模块；支持N+1备份；

·网络级可靠：ADT-NE8000EM14-Z提供IP/LDP/VPN/TE快速重路由/Hot-Standby，IGP、BGP以及组播路由快速收敛，虚拟路由冗余协议（VRRP，VirtualRouterRedundancyProtocol），Trunk链路分担备份，BFD链路快速检测，EthernetOAM，路由协议/端口/VLANDamping、TiLFA、MirrorSID尾节点快速保护等技术，保证整网稳定性，可以提供端到端50ms保护倒换，业务无感知。

·业务级可靠：ADT-NE8000EM14-Z提供的VPNFRR和E-VRRP技术，VLLFRR和EthernetOAM技术以及PWRedundancy和E-Trunk技术，可以应用于L3VPN和L2VPN组网方案中，保证业务层面的冗余备份，使业务稳定可靠，不中断。双机热备份：组播业务1＋1/1:1热备份。

绿色的设计理念

ADT-NE 8000E M14-Z整机采用完全绿色的设计，更加环保节能：

·采用业界领先的超强散热系统，包括航空技术加持的混流风扇、碳纳米导热垫、VC 气液相变、整板浮动散热等多项黑科技，实现了整机系统最优化散热设计，极大的提高了散热效率，降低了整机功耗。

·采用自研设计，自主研发CPU、交换芯片和转发芯片，通过先进的芯片纳米工艺，结合芯片级动态调频和风扇智能调速技术，功耗大幅降低，使ADT-NE 8000E M14-Z 在绿色节能方面具有更明显的优势。

强大的业务支持能力

ADT-NE 8000E M14-Z可以提供丰富的特性和强大的业务处理能力，满足城域网、行业纵向网、DCI、园区/DC 出口等业务需要，具有：

·强大的业务支持能力,强大的路由能力，支持超大路由表，提供 RIP、OSPF、IS-IS、BGP4 和多播路由等丰富的路由协议，支持明/密文认证，具备快速收敛功能，保证在复杂路由环境下安全稳定。

·强大的业务承载能力，根据组网需求可以部署 IP、MPLS、SRv6 组网，支持 L2VPN、L3VPN、MVPN、 EVPN 业务，支持 TE（Traffic Engineering）部署，支持灵活 QinQ，还可提供 GRE 等功能，适应传统的接入需求和新兴的业务需求，满足 5G 业务融合承载需求。

·强大的可扩展组播能力，支持丰富的 IPv4/IPv6 组播协议，包括 PIM-SM/SSM、MLDv1/v2、IGMPv3，IGMP Snooping，MLD Snooping 等特性，可以灵活承载 IPTV 等视频业务，满足各种规模的组播业务需求。

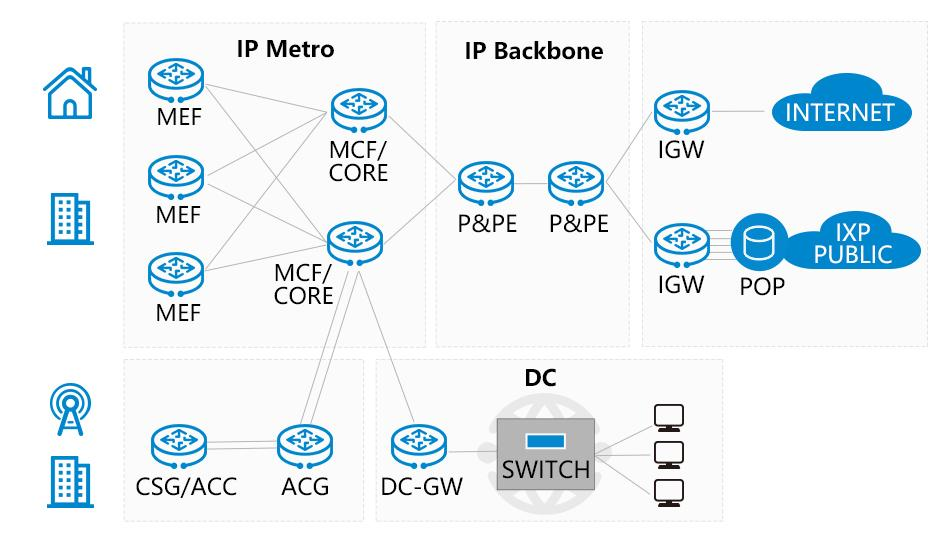

应用场景

ADT-NE 8000E M14-Z主要应用在行业纵向网的汇聚/核心、数据中心出口等场景，满足接入认证业务场景。除此之外，凭借强大的处理性能，可以支持 IGW、DC-GW 等位置，业界唯一的全场景路由器，满足全业务综合承载诉求。

产品规格

尺寸 ( 宽 x 深 × 高 )	442mm×220mm×222mm(5U)
交换容量	320Tbps
独立交换网板数	8
转发性能	25200Mpps
端口容量	2 Tbps
工作电源	DC：-40V to -72V; AC：90V to 290V
电源模块	2,1+1(DC);4,2+2(AC)
典型功耗	1270 W
主控单元数	2 个
线卡槽位数	14 个
端口能力	100GE:10 个; 50GE:20 个; 10GE:100 个;GE:140 个;POS:80 个;CPOS:48 个;E1:224 个
L2	IEEE802.1q、IEEE802.1p、IEEE 802.3ad、IEEE 802.1ab、STP/RSTP/MSTP
L3	OSPF、RIP、IS-IS、BGP、ACL、IPv4、IPv6
MPLS	LDP、RSVP-TE、L2VPN、L3VPN、Seamless MPLS
SRv6	支持 IS-IS for SRv6、OSPFv3 for SRv6、BGP for SRv6；支持 SRv6 BE；
	支持 SRv6 TE Policy
组播	IGMP、Static Multicast Routing、PIM-SM/SSM、MBGP、NGMVPN
QoS	5 级 HQoS
增值业务	BNG/BRAS、NAT、IPSec、MACSec、时间功能同步，vxlan
专用安全	专用 SOC 卡
时钟	1588v2，支持同步以太时钟
OAM	Telemetry、iFIT、BFD、NQA、RFC 2544、TWAMP
工作温度	-20℃～ 55℃
工作湿度	短期 :5%RH to 95% RH, 无凝结；长期 :5%RH to 85% RH, 无凝结

支持子卡

型号

2 端口 50GBase/1 端口 100GBase 物理接口卡(PIC）

10 端口 10GE/GE LAN/WAN-SFP+MACsec 物理接口卡(PIC)

10 端口 100/1000Base-X-SFP MACsec 物理接口卡(PIC)

16 端口 E1 物理接口卡(PIC,75ohm/120ohm)

8 端口 STM-1c/8 端口 STM-4c 物理接口卡(PIC)(默认使能 4*STM-1C)

4 端口 Channelized STM-1c POS-SFP 物理接口卡(PIC)

4 端口 10GE-SFP+ FlexE MACsec 物理接口卡(PIC)

40端口100GE QSFP28 物理接口卡（PIC）

72端口25GE(SFP28)/10GE(SFP+)/GE(SFP) 物理接口卡（PIC）
