高密端口全业务核心汇聚路由器ADT-NE 8000E F8-Z

全场景平台

多平台合一：城域网络，全场景汇聚路由器

网络极简

SRv6/EVPN，协议极简，网络分片，1G 粒度，业界最小

灵活插卡，演进无忧

灵活插卡，业务灵活配置， NP 可编程，网络演进无忧

产品介绍

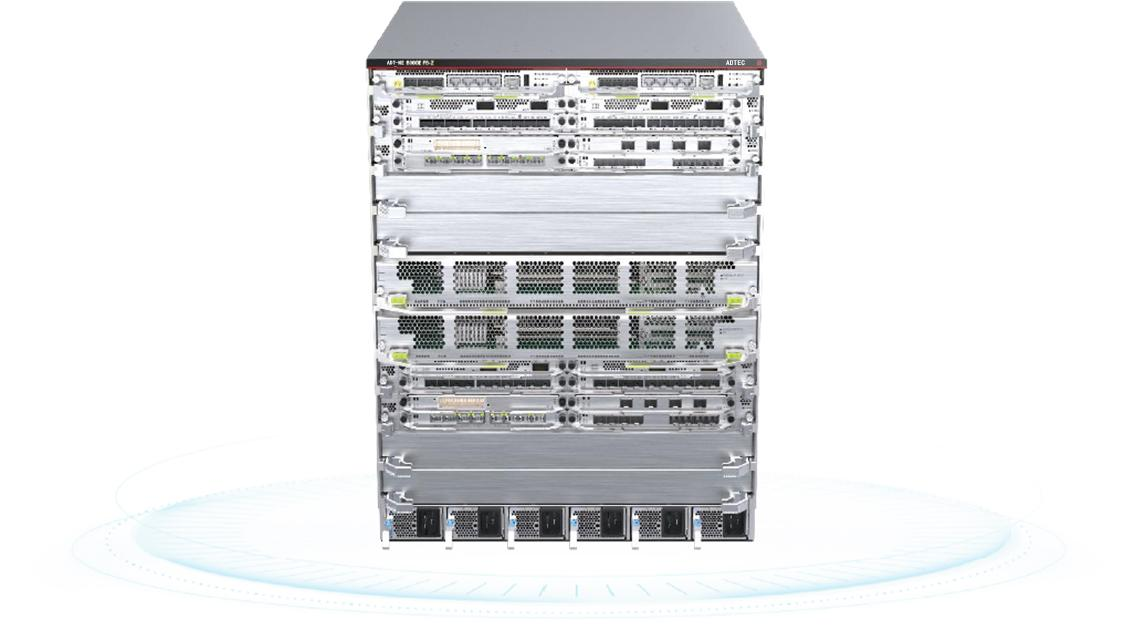

ADT-NE 8000E F8-Z 是一款业界最高密全业务端口骨干核心路由器。该设备 13U 高、470mm 深，支持高达 2Tbps 的端口容量和 8 个全尺寸业务载板插槽位，适配多种不同业务，支持00GE/50GE/10GE/GE/FE/POS/CPOS/E1 接口，灵活子母卡设计，整机性能提升 25%。关键硬件组件支持冗余备份，实现高可靠设计。主控，交换网板和业务板等关键部件均为前插，走线位于前面板，方便运维。同时支持 SRv6/EVPN、FlexE、1588v2 高精度时钟等特性，是未来多业务场景下综合承载的最佳选择。该产品具备国家保密局授权的测评机构出具的涉密信息系统检测证书（简称：国保测证书）和检测报告。

产品亮点

平台安全可信，保障业务安全

内置安全防御组件，满足分级保护通用技术要求

·安全可管：三员管理，三权分立。三种角色分权管理，互相独立又彼此制约；

·网络可控：隔离防护，合规管控。对违规行为及时阻断，上报日志，做到违规行为可管可控可溯源；

·设备可信：从启动到传输，层层监测。从物理介质到数据传输，逐层检测，防范于未然；全可编程架构，网络平滑演进；

领先的超宽平台

超宽的融合承载平台，最大 14.4T/slot，领先业界 1.5 倍以上，满足客户全场景、大容量业务接入需求，一网满足全业务融合承载，且支持设备向更大容量平滑演进。高密大容量和紧凑插卡盒式设备，满足客户需求的 同时，极大节省客户的机房空间和电费等，降低运维成本。

基于 SRv6 的智能联接

SRv6 是面向未来的新一代极简协议，天然支持 IPv6，满足海量地址空间接入；SRv6 实现云调度网，业务一跳入云、分钟级自动开通；SRv6 可以标识应用和租户，实现时延、带宽等智能选路，保障 SLA；同时 SRv6 实现了统一协议，简化了配置。华为在 SRv6 领域参与 75%以上 SRv6 标准制定，率先实现了金融、OTT 行业的规模商用，将持续引领 SRv6 的演进和创新。

完备的 OAM 技术

ADT-NE 8000E F8-Z 遵循 IEEE 802.3ah 提供点到点以太网故障管理功能，并支持基于连接的故障管 理机制——CFMOAM，进行端到端的故障检测和定位。ADT-NE 8000E F8-Z 遵循 ITU-T Y.1731 标准提 供以太网性能管理功能，通过在802.1ag 的 LB 报文中插入时间戳可以测量传输过程中的时延、抖动、丢包率等 指标，性能参数的测量可以配置为定时任务。

面向未来的 IPv6 方案

ADT-NE 8000E F8-Z 支持 IPv6 路由协议，包括静态路由、OSPFv3、IS-ISv6、BGP4+等协议，支持 IPv6 终端的接入、IPv6 访问控制列表和基于 IPv6 的策略路由，并提供大容量 IPv6 FIB，支持 SRv6，未来可实现向 IPv6 的平滑演进。

ADT-NE 8000E F8-Z 还支持 IPv4 和 IPv6 双协议栈和 IPv4/IPv6 过渡技术，解决 IPv6 与 IPv4 之间的互通及 IPv6 孤岛之间的互通，增强网络的可扩展性。

完善的网络分片功能

ADT-NE 8000E F8-Z 供完善的网络分片功能，可以满足不同业务、不同客户的不同 SLA 要求。基于 QoS，实现业务隔离和管道统计复用；基于队列隔离的 FlexE 子接口，实现队列级隔离保护；基于时隙 FlexE 分片，实现超级业务的物理级保护。

高品质的 QoS（Quality of Service）能力，先进的队列调度算法、拥塞控制算法，支持面向接入侧的 H-QoS 五级调度机制，多样化、差异化的满足接入侧不同用户的业务需求；支持面向网络侧的 MPLS H-QoS 功能，支持在网络侧部署 QoS 功能，实现了 MPLS VPN、VLL 和 PWE3 的 QoS 能力，实现对数据流的多级精确调度，从而满足不同用户、不同业务等级的 SLA 质量要求。

FlexE 技术通过接口带宽隔离实现业务隔离，接口之间可以完全隔离互不影响，流量在物理层隔离，业务在同一张物理网络上进行网络分片。FlexE 技术可应用在接入层、汇聚层、核心层，满足 5G 和云时代新业务的差异化 SLA 诉求。

ADT-NE 8000E F8-Z 具有良好的网络资源分配能力，提供面向整个网络的业务质量解决方案，满足客户不同优先级的业务SLA 需求。

高精度时间解决方案 1588v2

IEEE 1588v2 是网络测量和控制系统的精密时钟同步协议标准，定义了以太网络的 PTP(精密时钟同步)协议，精度可以达到亚微秒级，实现频率同步和时间同步。

时间频率同步满足 G.813 模板，100ns 高精度时间满足无线、LTE、交通行业等领域的需求，多跳节点（30 个节点以内）抖动<1us 支撑大规模组网。外部时钟源可通过设置优先级形成保护。设备会根据优先级、跳数等自动选择跟踪源；跟踪源变化时，能自动切换到最优源跟踪。200ns 级单网元倒换保证时钟高可靠性。

全方位的可靠性解决方案

ADT-NE 8000E F8-Z 从多个层面提供可靠性保护，包括设备级、网络级、业务级可靠性，形成了面向整个网络的解决方案，完全满足企业对各种业务的可靠性需求，99.999％的系统可用性是构筑企业业务可靠互联的基石。

时间频率同步满足 G.813 模板，100ns 高精度时间满足无线、LTE、交通行业等领域的需求，多跳节点（30 个节点以内）抖动<1us 支撑大规模组网。外部时钟源可通过设置优先级形成保护。设备会根据优先级、跳数等自动选择跟踪源；跟踪源变化时，能自动切换到最优源跟踪。200ns 级单网元倒换保证时钟高可靠性。

·设备级可靠：ADT-NE 8000E F8-Z 提供关键部件（包含：主控、交换网板、电源、风扇等）的冗余备份，关键组件支持热插拔与热备份，NSR （Non-StopRouting），NSF（Non-Stop Forwarding）等技术保障业务无中断。

·网络级可靠：ADT-NE 8000E F8-Z 提供 IP/LDP/VPN/TE 快速重路由/Hot-Standby，IGP、BGP 以及 组播路由快速收敛，虚拟路由冗余协议（VRRP，Virtual Router Redundancy Protocol），Trunk 链路分 担备份，BFD 链路快速检测，Ethernet OAM，路由协议/端口/VLAN Damping、TiLFA、Mirror SID 尾节 点快速保护等技术，保证整网稳定性，可以提供端到端 50ms 保护倒换，业务无感知。

·业务级可靠：ADT-NE 8000E F8-Z 提供的 VPN FRR 和 E-VRRP 技术，VLL FRR 和 Ethernet OAM 技术 以及 PWRedundancy 和 E-Trunk 技术，可以应用于 L3VPN 和 L2VPN 组网方案中，保证业务层面的冗余备份，使业务稳定可靠，不中断。双机热备份：组播业务 1＋1/1:1 热备份。

绿色的设计理念

ADT-NE 8000E F8-Z 整机采用完全绿色的设计，前后风道散热方式，更加环保节能：

·采用业界领先的超强散热系统，包括航空技术加持的混流风扇、碳纳米导热垫、VC 气液相变、整板浮动散热等多项黑科技，实现了整机系统最优化散热设计，极大的提高了散热效率，降低了整机功耗。

·采用自研 Solar R 芯片设计，通过先进的芯片纳米工艺，结合芯片级动态调频和风扇智能调速技术，功耗大幅降低，使ADT-NE 8000E F8-Z 在绿色节能方面具有更明显的优势。

强大的业务支持能力

ADT-NE 8000E F8-Z 可以提供丰富的特性和强大的业务处理能力，满足城域网、行业纵向网、DCI、园区/DC 出口等业务需要，具有：

·强大的业务支持能力,强大的路由能力，支持超大路由表，提供 RIP、OSPF、IS-IS、BGP4 和多播路由等丰富的路由协议，支持明/密文认证，具备快速收敛功能，保证在复杂路由环境下安全稳定。

·强大的业务承载能力，根据组网需求可以部署 IP、MPLS、SRv6 组网，支持 L2VPN、 L3VPN、MVPN、 EVPN 业务，支持 TE（Traffic Engineering）部署，支持灵活 QinQ，还可提供 GRE 等功能，适应传统的接入需求和新兴的业务需求，满足 5G 业务融合承载需求。

·强大的可扩展组播能力，支持丰富的 IPv4/IPv6 组播协议，包括 PIM-SM/SSM、MLDv1/v2、IGMPv3，IGMP Snooping，MLD Snooping 等特性，可以灵活承载 IPTV 等视频业务，满足各种规模的组播业务需求。

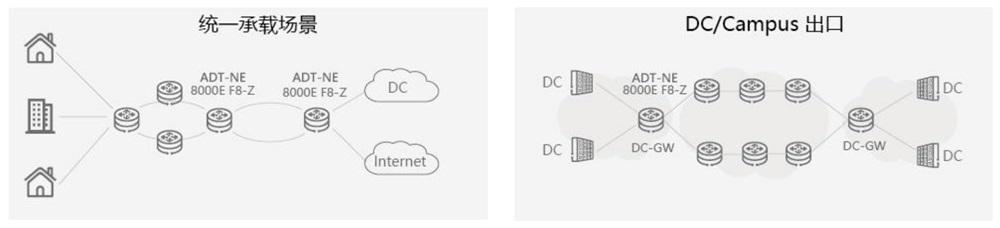

应用场景

ADT-NE 8000E F8-Z 主要应用在行业纵向网的汇聚/核心、数据中心出口等场景，满足接入认证业务场景。除此之外，凭借强大的处理性能，可以支持 IGW、DC-GW 等位置，业界唯一的全场景路由器，满足全业务综合承载诉求。

产品规格

尺寸 ( 宽 x 深 × 高 )	442mm×470mm×578.5mm(13U)
端口容量	2Tbps，可演进到 6.4T
交换容量	170.88~340.59Tbps
转发性能	26400~38400Mpps
电压范围	DC：-40V to -72V; AC：90V to 290V
典型功耗	1300W
业务载板槽位数	8，支持子母卡，最大可支持 32PIC 子卡
最大单槽位能力	400G
整机最大接口能力	24x100GE；240x10GE；320xGE；512xE1；256xSTM-1/-4
工作温度	长期 0℃～ 45℃，短期-5℃~55℃
工作湿度	短期 :5%RH to 95% RH, 无凝结；长期 :5%RH to 85% RH, 无 凝结

特性功能

特性	描述
L2 功能	IEEE802.1q、IEEE802.1P、IEEE802.3ad、IEEE802.1ab、STP/RSTP/MSTP
L3 功能	OSPF、RIP、IS-IS、BGP、ACL、6VPE、ARP、VLANIF、VxLAN、EVPN
路由	支持 RIP、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGPv6、Static Routing、IPv4 组播、IPv6 组播、组播静态等路由协议
	TCP/IP 协议族，例如 ICMP、IP、TCP、UDP、Socket（TCP/UDP/RAW IP）、ARP 静态 DNS、 DNSClinet、DHCPRelay 和 DHCPServer
网络切片	FlexE 切片、信道化子接口、基于 Slice ID 的网络切片
业务可视	随流检测 IFIT
MPLS	LDP、RSVP-TE、L2VPN、L3VPN、Seamless MPLS
SRv6	支持 IS-IS for SRv6、OSPFv3 for SRv6、BGP for SRv6；支持 SRv6 BE；
	支持 SRv6 TE Policy
Segment Routing	SR BE、SR Policy、Srv6 BE、SRv6 Policy、EVPN L3VPN、EVPN VPWS、EVPN VPLS、SRv6 Flex-Algo、G-SRv6
组播	IGMP、MLD、Static Multicast Routing、PIM-SM/SSM、MBGP、BIER、MVPN over BIERv6、NG MVPN over BIER
时钟	1588v2、1588ATR、1588ACR、CES ACR、同步以太、扩展 SSM
NAT	NAT44、NATALG、NAT Server、NAPT、No-PAT
安全技术	IPsec、镜像、ARP、BGP FlowSpec、DHCP、URPF、802.1x、环路检测、MACsec、VLAN-IN- Clear、CMPv2、IKEv2、GRE over IPsec、NAT traversal、IPsec VPN、Keepalive and DPD for Peer Detection、动态远程 IPsec 接入
专用安全	专用 SOC 卡
IPv4	Tracert、NQA、IP 策略路由、基于流指定转发下一条、IP 策略路由负载分担、QinQ 接口（QinQ终结和 dot1q 终结）、支持 IPv4 负载分担、基于接口板使能/去是能 Ping 快回功能、支持 MPLS in UDP 隧道尾节点功能
IPv6	IPv6（ND）、Path MTU（PMTU）、TCP6、PingIPv6、TracertIPv6、SocketIPv6、DHCPv6 Relay、静态 IPv6 DNS、IPv6 策略路由、支持 IPv6ND 快回
OAM	IFIT、IPFPM、NQA、TWAMP、BFD、MPLS OAM、MPLS-TP OAM、VRRP、以太网 OAM、802.3ah、以太 LPT、误码倒换
QoS	QPPB、DifferServ、HQoS、重定向

支持子卡

型号

48 端口百兆/千兆以太网电接口板(Z,RJ45

48 端口千兆以太网光接口板(X6E,SFP)

24 端口万兆以太网光接口和 24 端口千兆以太网光接口板(X6E,SFP+)

48 端口万兆以太网光接口板(X6E,SFP+)

6 端口 100GE 以太网光接口板(X6E,QSFP28)

24 端口 100GE 以太网光接口板(X6E,QSFP28)

8 端口STM-1c/8端口STM-4c 物理接口卡
